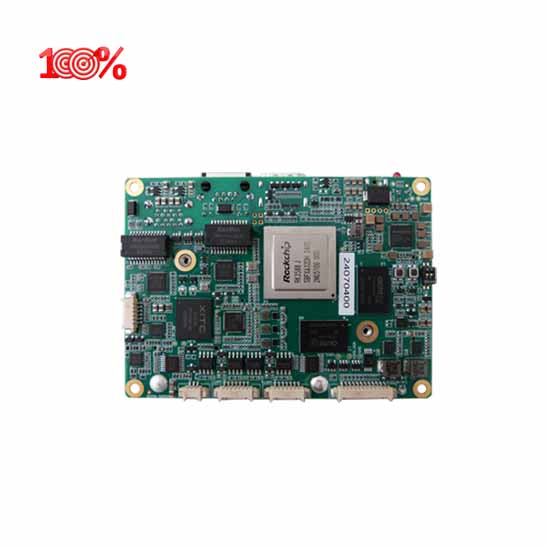

本产品为基于瑞芯微工业级处理器RK3588J设计的全国产2.5寸Pico-ITX嵌入式工控板。RK3588J为8核高性能处理器,主频≥2.0GHz,集成4个Cortex-A76和4个Cortex-A55处理器、1个Mali-G610 MC4 GPU、1个NPU处理单元,具备H.264/H.265编解码、6TOPS AI算力;产品具备高性能配置,标配板载LPDDR4X 8GB内存,最大支持16GB,板载64GB EMMC,可选128GB。
产品具有丰富的IO接口,显示输出部分支持1路EDP/HDMI接口,1路HDMI2.0标准接口,1路4 Lane MIPI DSI接口;支持2路千兆网口(1个RJ45+1个PIN连接器),2路USB3.0 HOST接口,2路USB2.0 HOST接口,1路标准M.2 E-Key 2230(PCIe x1, USB2.0支持WIFI模块),1路 M.2 M-Key 2242 (SATA可选PCIe x2 NVMe),2路功能串口支持RS232或RS485/RS422,1路micro-SD存储卡槽,1路RS232调试串口;支持板间扩展接口,可扩展2路CAN2.0、1路HDMI_IN输入、1路COMBO Serdes接口、1路PCIE3.0x2接口。主板支持DC 12V供电。
嵌入式工控板具有紧凑型尺寸、丰富IO接口,兼备高性能,灵活满足较多的应用场景,可广泛应用于工业4.0、无人控制、数字化医疗、多媒体、边缘AI计算、智能工厂等领域。
产品特点:
> 2.5寸Pico-ITX全国产化嵌入式工控板,紧凑型、低功耗、高性能RK3588平台;
> 标配8GB LPDDR4X内存,64GB EMMC,microSD扩展存储槽;
> 显示输出:1路标准HDMI TYPE A接口,1路EDP接口,1路4 lane MIPI DSI,支持同显或异显;
> 显示输入:扩展支持1路HDMI_IN;
> 网络:2路千兆网口,其中扩展GB0支持1路千兆SERDES信号;
> PCI-E:M.2 E-Key 2230 (PCIe x1, USB2.0);扩展支持1路PCI-E3.0x4;
> SATA:1路 M.2 M-Key 2242 (SATA可选PCIe x2 NVMe);
> USB:1路USB3.0_HOST,1路Type-C0,2路USB2.0;
> AUDIO: Line-in/Line-out/MIC;
> 2路功能串口支持RS232或RS422/RS485,8路GPIO,1路IIC;
> 标准DC 12V,±10%供电;
> 组合扩展接口:含 2 路 CAN2.0、1 路 PCIEx2 接口、1 路 I2C 接口;1 路serdes接口,1 路 GPIO,1 路 HDMI_IN,12V&5V&3.3V 供电输出;
> 支持国产银河麒麟桌面操作系统 V10及Ubuntu操作系统。
产品规格:
项目 | 描述 | |
处理器 | CPU | 4 x Cortex-A76(≥ 2.0GHz) + 4 x Cortex-A55(≥1.7GHz) |
GPU | 3x Mali-G610(max freq 1GHz) | |
OpenCL 3.0,OpenGL ES 1.1/2.0/ 3.2、Vulkan 1.1 | ||
NPU | 6TOPS(INT8)、Support INT4/INT8/INT16/FP16 | |
视频编解码 | 解码 | 8K@30fps H.264 |
8K@60fps VP9、H.265、MVC、AVS2 | ||
4K@60fps AV1 | ||
1080p@60fps MPEG-2、MPEG-1、VC-1、VP8 | ||
编码 | 8K@30fps H.265/H.264 | |
内存 | 类型容量 | 板载LPDDR4X,标配8GB,最大可选16GB |
存储 | EMMC | 板载EMMC 64GB ,可选128GB |
Micro SD | 1路Micro SD槽接口 | |
SATA | 1路 M.2 M-Key 2242 SATA (可选PCIe x2 NVMe 选配) | |
标准IO接口 | USB | 1路标准USB3.0_HOST; |
1路USB3.0(仅支持USB3.0,支持uboot、系统更新); | ||
网络 | 1路标准RJ45接口,千兆自适应;combo serdes引至专用扩展接口,支持电口、光口冗余通信; | |
显示 | 1路标准HDMI接口,最大支持8K@60Hz | |
扩展接口 | 扩展显示 | 支持同时3路同显/异显 |
1路EDP接口,最大支持4K@60Hz | ||
1 路4lane MIPI DSI接口,最大支持4K@60Hz | ||
PCIE | M.2 E-Key 2230 (PCIe x1, USB2.0),支持wifi/BT模块(USB2.0信号复用TYPEC USB) | |
USB | 2路USB2.0_HOST PIN座 | |
网络 | 1路网口GBE1 pin座,板载LINK/ACT指示灯 | |
串口 | 2路功能串口,支持RS232或RS485/RS422,默认使用一种串口类型,PIN座 | |
1路调试串口(RS232),PIN座 | ||
I2C | 2独立路I2C | |
Audio | Line-out/MIC IN PIN座 | |
RTC | 1路RTC纽扣电池供电接口 | |
组合扩展接口 | 2 路 CAN2.0、1 路 PCIEx2接口、1 路 I2C 接口;1 路光口,1 路 GPIO,1 路 HDMI_IN,12V&5V&3.3V 供电输出 | |
看门狗 | Watchdog | 支持 |
状态指示灯 | 电源指示灯 | 1个电源绿色指示灯 |
硬盘指示灯 | 1个硬盘红色指示灯 | |
电源 | 上电模式 | 支持来电自启动AT模式(默认配置) |
可选按键触发上电ATX模式 | ||
供电 | 标准DC12±10% 输入(可选配PIN座外引,硬件选配) | |
功耗 | 空闲模式6W,内存满压力测试10W | |
待机唤醒模式 | 支持 | |
操作系统 | 国产系统 | 银河麒麟桌面操作系统 V10 |
开源系统 | Ubuntu桌面系统 | |
物理参数 | 尺寸 | 2.5寸(100*72mm) |
环境适应性 | 商业级 | 工作温度:0℃~60℃, 5~95% RH,不凝结 |
存储温度:-20℃~70℃, 5~95% RH,不凝结 | ||
宽温级 | 工作温度:-20℃~70℃, 5~95% RH,不凝结 | |
存储温度:-40℃~75℃, 5~95% RH,不凝结 | ||
工业级 | 工作温度:-40℃~80℃, 5~95% RH,不凝结 | |
存储温度:-55℃~85℃, 5~95% RH,不凝结 |
